3D skenování a reverzní inženýrství skleněného optického komponentu
Potřebujete zrekonstruovat optický díl, ke kterému už neexistuje výkres ani 3D model? V ECOGLASS využíváme 3D skener pro kontrolu přesnosti tvaru, chybové analýzy optických systémů i rekonstrukci 3D modelů z existujících fyzických vzorků. Díky tomu dokážeme pomoci při obnově skleněných čoček, optických komponentů a dalších dílů z technického nebo optického skla.
Potřebujete zrekonstruovat optický díl, ke kterému už neexistuje výkres ani 3D model? V ECOGLASS využíváme 3D skener pro kontrolu přesnosti tvaru, chybové analýzy optických systémů i rekonstrukci 3D modelů z existujících fyzických vzorků. Díky tomu dokážeme pomoci při obnově skleněných čoček, optických komponentů a dalších dílů z technického nebo optického skla.
Kdy využít reverzní inženýrství
Reverzní inženýrství dává smyls ve chvíli, kdy máte k dispozici fyzický vzorek optického dílu, ale chybí k němu technická dokumentace. Může jít o starší skleněnou čočku, speciální optický komponent, krycí sklo s přesným tvarem nebo součást optického systému, kterou je potřeba znovu vyrobit, upravit nebo porovnat s původním řešením.
Tento postup je vhodný také v případech, kdy potřebujeme ověřit přesnost stávajícho dílu, provést chybovou analýzu nebo připravit podklady pro další výrobu optického skla.
Rekontrukce 3D modelu z existujícího vzorku

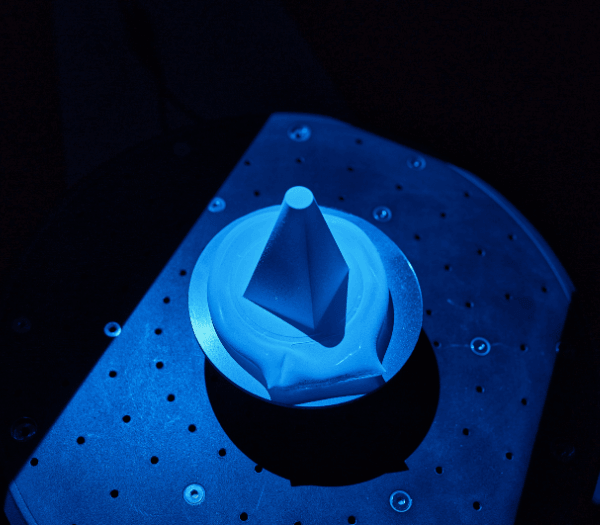

Pokud nejsou dostupné výkresy ani původní 3D data, lze vycházet z fyzického vzorku. Pomocí 3D skenování získáme přesný digitální podklad, který slouží jako základ pro rekonstrukci 3D modelu. Ten lze následně analyzovat, upravit, porovnat s požadavky projektu nebo využít jako podklad pro výrobu nového optického komponentu.
Tento postup je užitečný zejména u starších nebo speciálních dílů, které již nejsou běžně dostupné, ale jejich funkce je pro zákazníka stále důležitá.
Kdy využít reverzní inženýrství
Reverzní inženýrství dává smyls ve chvíli, kdy máte k dispozici fyzický vzorek optického dílu, ale chybí k němu technická dokumentace. Může jít o starší skleněnou čočku, speciální optický komponent, krycí sklo s přesným tvarem nebo součást optického systému, kterou je potřeba znovu vyrobit, upravit nebo porovnat s původním řešením.
Tento postup je vhodný také v případech, kdy potřebujeme ověřit přesnost stávajícho dílu, provést chybovou analýzu nebo připravit podklady pro další výrobu optického skla.
Rekontrukce 3D modelu z existujícího vzorku
Pokud nejsou dostupné výkresy ani původní 3D data, lze vycházet z fyzického vzorku. Pomocí 3D skenování získáme přesný digitální podklad, který slouží jako základ pro rekonstrukci 3D modelu. Ten lze následně analyzovat, upravit, porovnat s požadavky projektu nebo využít jako podklad pro výrobu nového optického komponentu.
Tento postup je užitečný zejména u starších nebo speciálních dílů, které již nejsou běžně dostupné, ale jejich funkce je pro zákazníka stále důležitá.
Kontrola přesnosti tvaru a chybové analýzy

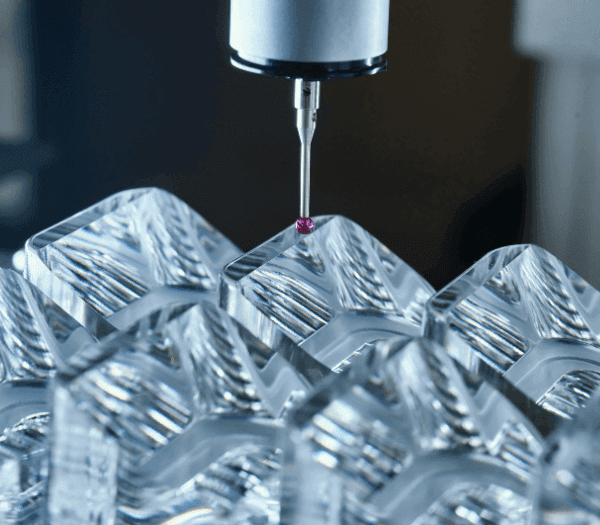

3D skener využíváme také pro kontrolu přesnosti tvaru našich výrobků a pro chybové analýzy optických systémů. Díky digitálnímu porovnání lze lépe zjistit, zda vyrobený díl odpovídá požadovanému tvaru a kde mohou vznikat odchylky ovlivňující výslednou optickou funkci.
Tato kontrola je důležitá především u přesných skleněných čoček, optických zrcadel, hranolů, kolimátorů nebo dalších optických komponentů, kde i drobná změna tvaru může ovlivnit práci se světlem.
Od 3D skenu k novému optickému dílu
Výsledkem reverzního inženýrství může být digitální 3D model, který slouží jako podklad pro další technické úpravy, optickou simulaci nebo výrobu nového dílu. Podle konkrétního projektu lze následně posoudit, zda je vhodné původní tvar pouze replikovat, nebo ho upravit s ohledem na současné požadavky, dostupné materiály a možnosti výroby.
ECOGLASS tak může zákazníkovi pomoci nejen s digitalizací existujícího dílu, ale také s navazujícícm vývojem, výrobou prototypu nebo přípravou pro sériovou výrobu.
Kontrola přesnosti tvaru a chybové analýzy
3D skener využíváme také pro kontrolu přesnosti tvaru našich výrobků a pro chybové analýzy optických systémů. Díky digitálnímu porovnání lze lépe zjistit, zda vyrobený díl odpovídá požadovanému tvaru a kde mohou vznikat odchylky ovlivňující výslednou optickou funkci.
Tato kontrola je důležitá především u přesných skleněných čoček, optických zrcadel, hranolů, kolimátorů nebo dalších optických komponentů, kde i drobná změna tvaru může ovlivnit práci se světlem.
Od 3D skenu k novému optickému dílu
Výsledkem reverzního inženýrství může být digitální 3D model, který slouží jako podklad pro další technické úpravy, optickou simulaci nebo výrobu nového dílu. Podle konkrétního projektu lze následně posoudit, zda je vhodné původní tvar pouze replikovat, nebo ho upravit s ohledem na současné požadavky, dostupné materiály a možnosti výroby.
ECOGLASS tak může zákazníkovi pomoci nejen s digitalizací existujícího dílu, ale také s navazujícícm vývojem, výrobou prototypu nebo přípravou pro sériovou výrobu.
Pro jaké díly je 3D skenování vhodné
3D skenování a reverzní inženýrství lze využít u různých typů optických a technických skleněných dílů.
Vhodné je například pro:
- skleněné čočky,
- optické komponenty bez dostupné dokumentace,
- technické sklo pro speciální aplikace,
- skleněné hranoly,
- kolimátory a TIR optiku,
- optická zrcadla,
- díly pro osvětlení, železnici, letištní osvětlení nebo průmyslové aplikace.
Skutečný příklad z praxe: rekonstrukce čočky do projektoru
Jedním z příkladů využití reverzního inženýrství byla rekonstrukce rozbité čočky do projektoru. Zákazník neměl k dispozici žádný výkres ani 3D model, pouze poškozený vzorek. Po slepení rozbitých částí byl proveden 3D sken a následně rekonstrukce 3D modelu čočky.
Po dokončení modelu a optimalizačních krocích byl rekonstruovaný tvar porovnán s portfoliem čoček ECOGLASS. Díky nalezení velmi podobné čočky bylo možné zákazníkovi dodat funkční řešení a projektor se po letech znovu podařilo uvést do provozu.
Pro jaké díly je 3D skenování vhodné
3D skenování a reverzní inženýrství lze využít u různých typů optických a technických skleněných dílů.
Vhodné je například pro:
- skleněné čočky,
- optické komponenty bez dostupné dokumentace,
- technické sklo pro speciální aplikace,
- skleněné hranoly,
- kolimátory a TIR optiku,
- optická zrcadla,
- díly pro osvětlení, železnici, letištní osvětlení nebo průmyslové aplikace.
Skutečný příklad z praxe: rekonstrukce čočky do projektoru
Jedním z příkladů využití reverzního inženýrství byla rekonstrukce rozbité čočky do projektoru. Zákazník neměl k dispozici žádný výkres ani 3D model, pouze poškozený vzorek. Po slepení rozbitých částí byl proveden 3D sken a následně rekonstrukce 3D modelu čočky.
Po dokončení modelu a optimalizačních krocích byl rekonstruovaný tvar porovnán s portfoliem čoček ECOGLASS. Díky nalezení velmi podobné čočky bylo možné zákazníkovi dodat funkční řešení a projektor se po letech znovu podařilo uvést do provozu.
Návaznost na optický design, simulace a výrobu
Reverzní inženýrství může být samostatnou službou, ale často navazuje také na optický design, optické simulace, výrobu prototypů a výsledky měření.
Pokud je potřeba ověřit nejen tvar, ale i funkci optického dílu, lze na rekonstrukci tvaru dílu navázat fotometrickým měřením, kontrolou světelné mapy nebo simulací s konkrétním světelným zdrojem.
Díky propojení vývoje, měření a výroby lze efektivněji rozhodnout, zda je vhodné díl pouze replikovat, upravit nebo navrhnout zcela nové řešení.
Návaznost na optický design, simulace a výrobu
Reverzní inženýrství může být samostatnou službou, ale často navazuje také na optický design, optické simulace, výrobu prototypů a výsledky měření.
Pokud je potřeba ověřit nejen tvar, ale i funkci optického dílu, lze na rekonstrukci tvaru dílu navázat fotometrickým měřením, kontrolou světelné mapy nebo simulací s konkrétním světelným zdrojem.
Díky propojení vývoje, měření a výroby lze efektivněji rozhodnout, zda je vhodné díl pouze replikovat, upravit nebo navrhnout zcela nové řešení.
Nejčastější otázky k reverznímu inženýrství
Co je reverzní inženýrství optického dílu?
Reverzní inženýrství je postup, při kterém se z fyzického vzorku optického dílu vytváří digitální 3D model. Ten lze využít pro analýzu, úpravy, porovnání nebo výrobu nového dílu.
Kdy je vhodné využít 3D skenování?
3D skenování je vhodné ve chvíli, kdy potřebujeme zkontrolovat přesnost tvaru, provnat vyrobený díl s požadavky nebo zrekonstruovat model z existujícího vzorku bez výkresové dokumentace.
Lze zrekonstruovat i rozbitou skleněnou čočku?
Ano, v některých případech lze pracovat i s poškozeným vzorkem. Záleží však na stavu dílu, rozsahu poškození a poaždované přesnosti výsledného modelu.
Je možné podle 3D modelu vyrobit nový optický komponent?
Ano, rekonstruovaný 3D model může sloužit jako podklad pro další úpravy, výrobu prototypu nebo přípravu nového optického komponentu. Konkrétní postup vždy závisí na typu dílu a požadavcích projektu.
Jaké podklady je vhodné dodat?
Ideální je dodat fyzický vzorek dílu, dostupné výkresy, fotografie, informace o použití komponentu a požadavky na výsledný tvar nebo funkci. Pokud dokumentace neexistuje, lze začít i samotným vzorkem.
Nejčastější otázky k reverznímu inženýrství
Co je reverzní inženýrství optického dílu?
Reverzní inženýrství je postup, při kterém se z fyzického vzorku optického dílu vytváří digitální 3D model. Ten lze využít pro analýzu, úpravy, porovnání nebo výrobu nového dílu.
Kdy je vhodné využít 3D skenování?
3D skenování je vhodné ve chvíli, kdy potřebujeme zkontrolovat přesnost tvaru, provnat vyrobený díl s požadavky nebo zrekonstruovat model z existujícího vzorku bez výkresové dokumentace.
Lze zrekonstruovat i rozbitou skleněnou čočku?
Ano, v některých případech lze pracovat i s poškozeným vzorkem. Záleží však na stavu dílu, rozsahu poškození a poaždované přesnosti výsledného modelu.
Je možné podle 3D modelu vyrobit nový optický komponent?
Ano, rekonstruovaný 3D model může sloužit jako podklad pro další úpravy, výrobu prototypu nebo přípravu nového optického komponentu. Konkrétní postup vždy závisí na typu dílu a požadavcích projektu.
Jaké podklady je vhodné dodat?
Ideální je dodat fyzický vzorek dílu, dostupné výkresy, fotografie, informace o použití komponentu a požadavky na výsledný tvar nebo funkci. Pokud dokumentace neexistuje, lze začít i samotným vzorkem.
Potřebujete zrekonstruovat optický díl?
Pošlete nám dostupný vzorek, fotografii nebo technické zadání. Posoudíme, zda je pro váš projekt vhodné 3D skenování, reverzní inženýrství, optická simulace nebo navazující výroba nového optického komponentu. Rádi s vámi projdeme možnosti a navrhneme další postu podle konkrétho dílu a jeho využití.
